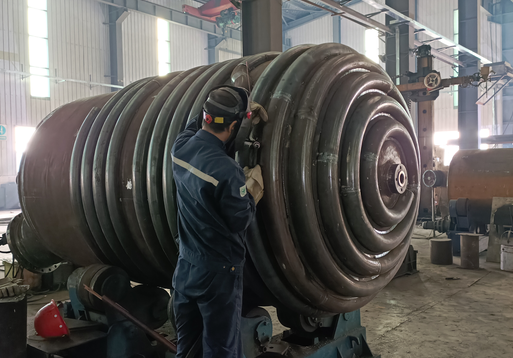

外半圓管反應釜介紹

 外半圓管反應釜是一種采用半圓管或弓形管作為換熱夾套的非標壓力容器，其核心特點是通過外部焊接的半圓管結構實現傳熱和增強筒體穩定性。以下是其主要技術特征和應用優勢：

 結構設計

 ‌     筒體強化‌：外半圓管作為加強圈，可降低內筒體壁厚（比夾套式薄37.5%-50%），同時提升整體承壓能力（工作壓力可達0.6-2.5MPa）‌。

‌      傳熱優化‌：半管設計增大載熱流體流速（比夾套高數倍），減少空氣熱阻，傳熱效率顯著提升‌。

 ‌     緊湊性‌：外形較夾套式更節省空間，投資成本降低‌。

     性能優勢

‌      加熱均勻性‌：半管螺旋分布避免局部過熱，適用于蒸汽（0.7-1.3MPa）或?qū)嵊徒橘|(zhì)‌。

‌      工藝簡化‌：內筒常壓設計簡化制造流程，但半管焊接工作量高于夾套‌。

‌      應用領域‌：廣泛用于石油化工、醫藥、冶金等換熱的場景‌。

     對比傳統夾套

 ‌     材料節省‌：同等條件下，半管式內筒壁厚減少40%-50%‌。

‌      傳熱面積‌：雖小于夾套，但通過流速提升彌補效率差距‌。
